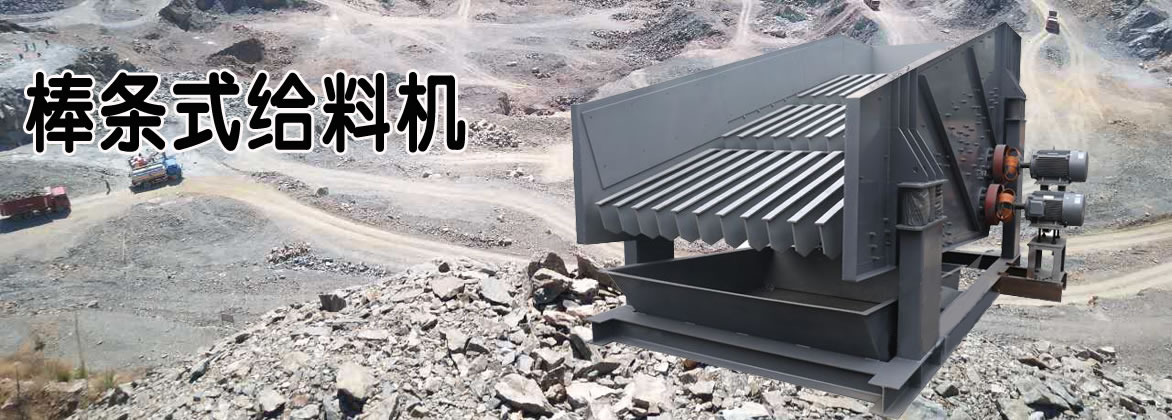

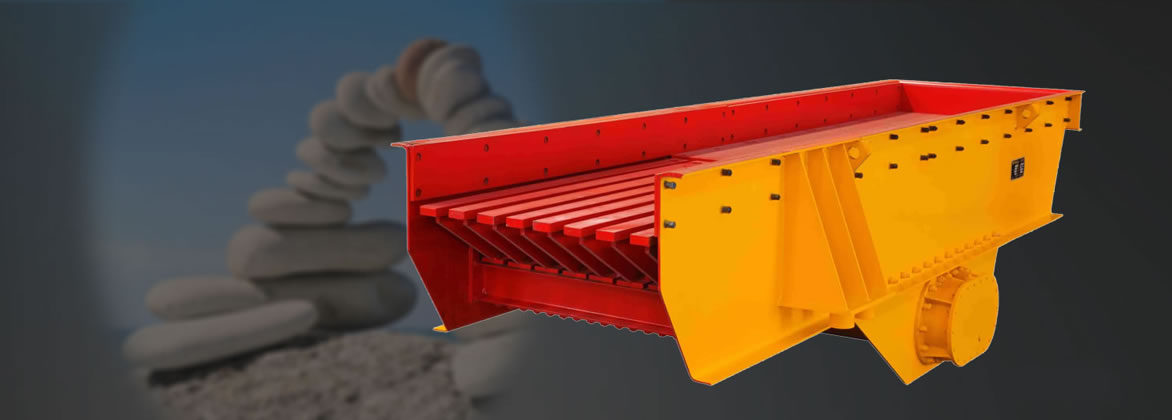

棒條式給料機

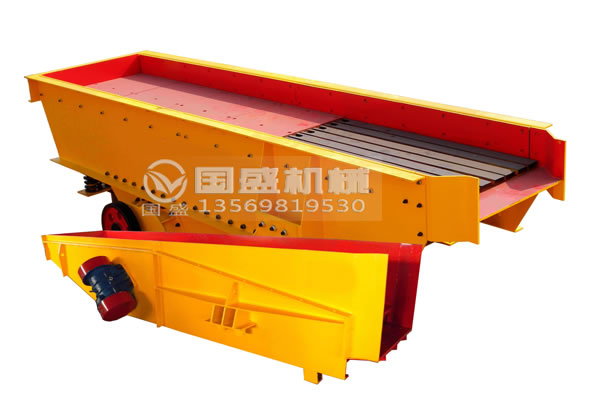

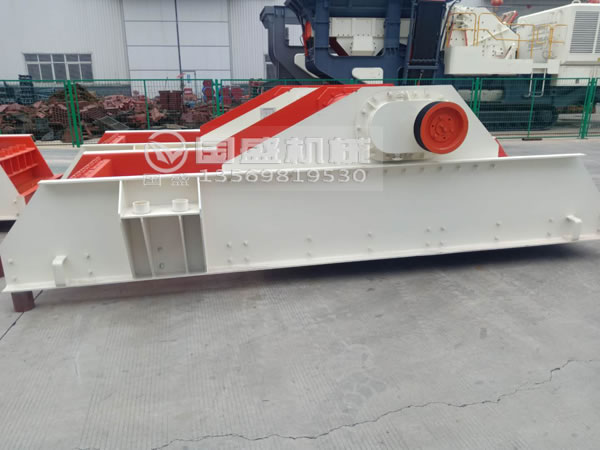

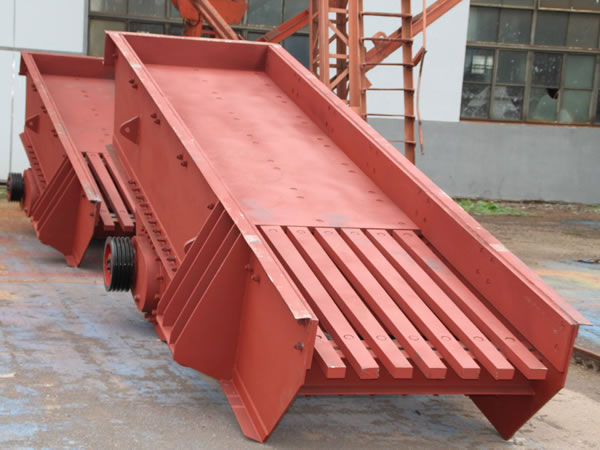

棒條式給料機是由許多棒條組成，是提高產品質量的重要設備之一。該設備采用盲板加棒條形式的給料面，能夠連續和均勻地將原料送入下一個工藝中，適用于破碎機前大塊物料的均勻給料。
該設備特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用，其樣式分為：激振器式、振動電機式、吊掛式三種，其棒條縫隙可調，能在給料同時將泥土和細碎物料分離出去，有效地發揮了后面的破碎機功能。
產品特點

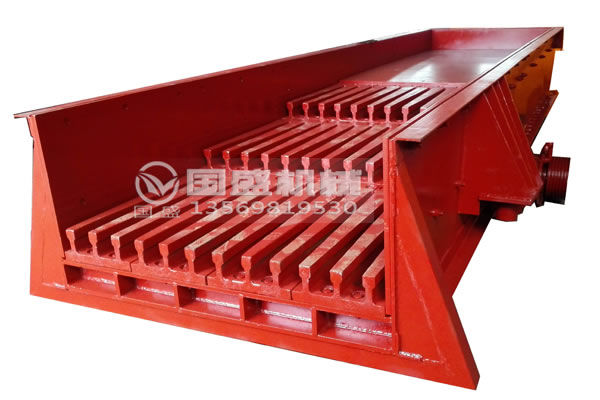

1.出料口采用桿式結構，防止物料堵塞，有利于物料預篩，提高破碎效率。
2.激振器作為振動源，能有效地提高進給量。
3.該裝置不僅適用于多塵環境，而且適用于含水量高的環境。
4.它有足夠的鋼質量來承受大石頭的沖擊。
5.運行穩定可靠，不僅能連續均勻地送料，而且工作時產生的噪音低，不會影響周圍環境。
產品優勢
1.該設備的振動電機是一種將動力源和振動源和為一體的新型激振器，框架式環槽鉚釘鉚接，錳鋼制造的護板和棒條，結構先進、運行平穩、維護方便、高效節能、調節簡單。
2.篩板為模塊結構，減少了保養維護次數，篩孔不易堵塞，對于各種物料適應性強，篩分率高。
3.棒條式給料機采用板材、型材焊接而成，其作用是支撐機體。將來料通過振動輸送到破碎機或其它設備。
4.由于棒條篩面的作用，又能除掉泥土等細小物料，不僅能夠達到預先篩分的功能，還能夠提高粗碎能力。
5.處理量大、在同等篩分條件下處理能力是普通篩機的兩倍，在土建投資、選礦系統擴建方面為首選機型。

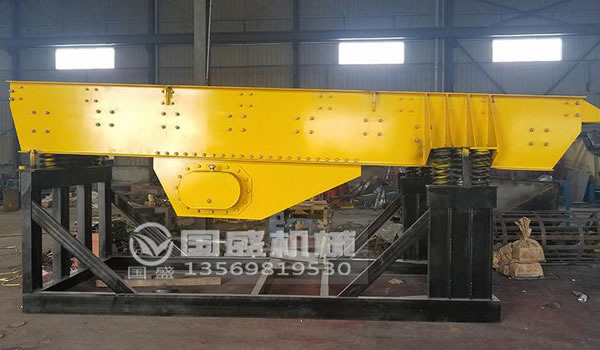

6.一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便于機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。
7.棒條篩篩桿在激振器的帶動下產生振蕩、滾動、竄動、彈性等復雜運動，以及篩板具有強力自身清理作用，防止了篩網的粘堵，無需要人工清理。
工作原理

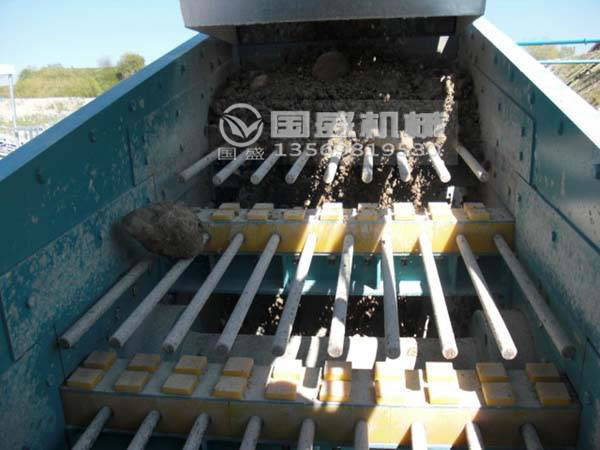

棒條式給料機篩面與水平呈一角度，篩分礦石時傾角為40°~45°，篩分潮濕物料時傾角增大5°~10°。物料從篩子上端給入，大于篩孔尺寸的礦塊沿篩面自動下滑，小于篩孔尺寸的礦塊穿過篩孔下落。該設備通常情況下會用于撞擊前篩選過程，定量，連續，均勻地給送物料，通過棒條式粗篩的原理來解決不規則物料的給送，一份實現一種令人滿意的粒子形狀，從而有效地減少并提高工作效率。
規格型號參數
|
型號 |
有效工作面mm |
柵條調整間隙mm |
較大進料粒度mm |
處理能力t/h |
重量t |
外形尺寸(長×寬×高)mm |
|
ZZG0752 |
750×2560 |
30-130 |
500 |
150 |
2.1 |
3035×1570×945 |
|
ZZG0937 |
900×3700 |
35-120 |
600 |
200 |
3.5 |
4250×1724×1085 |
|
ZZG1037 |
1050×3700 |
30-150 |
720 |
300 |
3.7 |
4250×1874×1130 |
|
ZZG1243 |
1220×4300 |
35-140 |
850 |
400 |
5.3 |
4955×2206×1120 |
|
ZZG1449 |
1370×4900 |
35-165 |
920 |
450 |
6.8 |
5475×2372×1225 |
|
ZZG1560 |
1500×6000 |
50-200 |
1000 |
600 |
12.5 |
6410×2390×2995 |
外形尺寸
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
ZZG0752 |
3015 |
1570 |
945 |
260 |
430 |
200 |
350 |
160 |
910 |
|
ZZG0937 |
4250 |
1724 |
1085 |
280 |
480 |
220 |
410 |
210 |
1060 |
|
ZZG1037 |
4250 |
1974 |
1130 |
280 |
480 |
220 |
410 |
210 |
1210 |
|
ZZG1243 |
4955 |
2206 |
1120 |
240 |
600 |
180 |
520 |
210 |
1400 |
|
ZZG1449 |
5475 |
2372 |
1226 |
280 |
690 |
220 |
620 |
210 |
1550 |
適用行業
1.電廠行業：確保粉煤的透篩率，才能使之達到完全的燃燒，節約動力能源、提高發熱量。減輕破碎機的工作壓力，杜絕了破碎機的粘堵。
2.化肥廠行業：要想取得良好效益，就必修確保煤炭的塊和末嚴格分離，使8mm以上的煤塊都用與造氣。并使入爐的煤含粉率低于3%，從而符合造氣爐的工藝條件，這樣就提高了塊煤的利用率，降低了塊煤的含粉率提高了質量，降低了生產成本。
3.煤礦及焦化廠行業：只有將各種不同的煤塊與粉末嚴格分離后才能達到合格標準，賣到合理的價格，從而提高經濟效益.
4.型煤廠行業：將0~8mm的粉煤先經過棒條篩分機進行3mm分級，使3mm以下的粉煤，不再進入粉碎機而進行煤加工，才能大大減輕粉碎機工作量，有效防止粉碎機的粘堵，從而節約動力資源，提高效率降低成本。
5.以上幾大行業中棒條篩分機是不可缺少的重要環節，在選購時應注意物料的特性采用不同的激振方式。通常顆粒小、比重小的物料應選擇振動電機方式篩分。
操作維護
1.操作工應熟悉設備性能、使用方法、維護要求，遵守操作規程，加強維護保養；
2.設備運行期間，應隨時注意電機的溫升，監聽設備工作聲音是否正常，運行是否平穩。如有異常應停機檢查及時處理；
3.定期檢查各部位的緊固件是否松動，焊縫是否磨損開裂，如有松動或裂紋應及時擰緊、焊牢；
4.應定期對振動電機軸承進行潤滑，振動電機累計運行達到5000小時后，應對軸承進行檢查，如有損傷應予更換；
5.設備不得在不符合要求的情況下啟動電機；
6.嚴禁任意加長、減短棒條給料機機體。
